లైట్డ్ రాకర్ స్విచ్: రకాలు, వైరింగ్ మరియు బైయింగ్ గైడ్

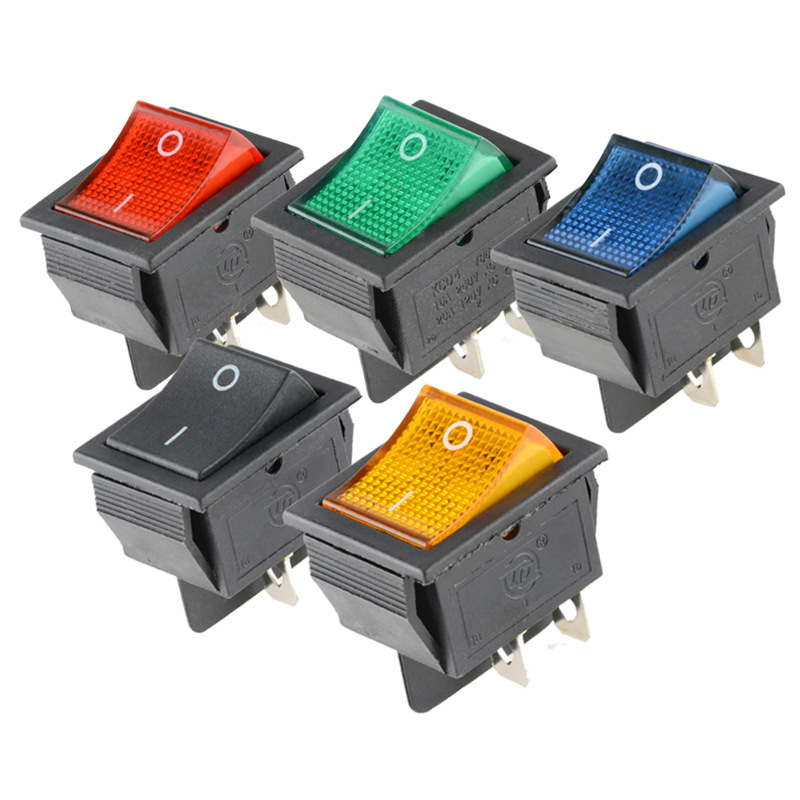

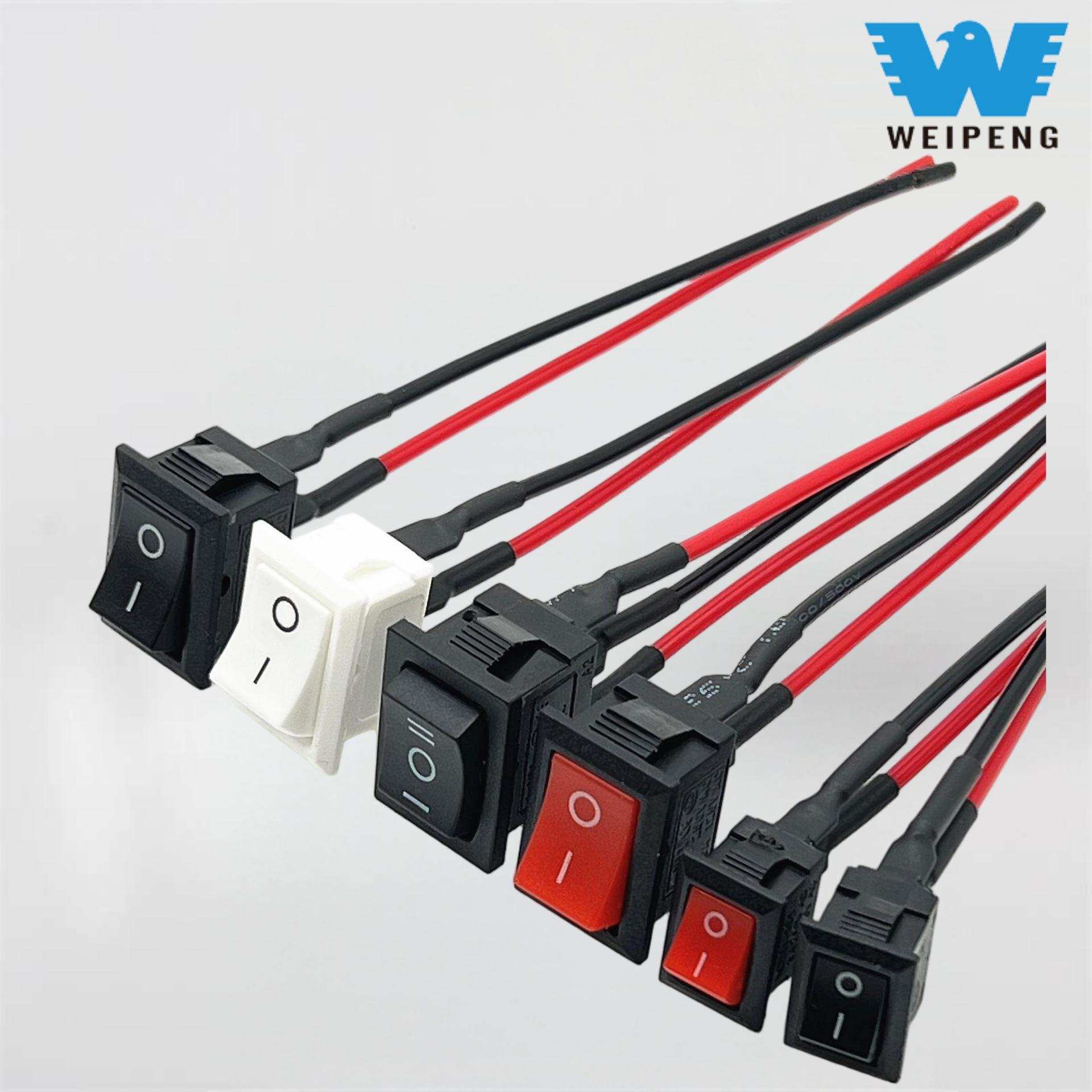

ఒక ఇల్యూమినేటెడ్ రాకర్ స్విచ్ LED లేదా నియాన్ లైట్‌తో పొందుపరచబడిన ఒక రకమైన ఆన్/ఆఫ్ స్విచ్‌గా పనిచేస్తుంది, ఇది స్విచ్ ఆన్/ఆన్ పొజిషన్‌లో ఉందో లేదో సూచిస్తుంది. దాని సూచిక కారణంగా, చీకటి లేదా చిందరవందరగా ఉన్న నియంత్రణ ప్యానెల్‌లలో కూడా రాకర్ స్విచ్ స్పష్టంగా కనిపిస్తుంది. ప్రకాశించే రాకర్ స్విచ్‌లు కార్లు, పడవలు, RVలు, బైక్‌లు, గృహోపకరణాలు, పారిశ్రామిక యంత్రాలు, ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్‌లు మొదలైన వాటిలో అనేక అనువర్తనాల్లో తమ ప్రయోజనాన్ని కనుగొన్నాయి.

తక్కువ వోల్టేజ్ సర్క్యూట్లు మరియు అధిక వోల్టేజ్ విభాగాలు రెండింటిలోనూ ప్రకాశవంతమైన రాకర్ స్విచ్లను ఉపయోగించడం సాధ్యమవుతుంది. ఆటోమోటివ్ అప్లికేషన్‌లలో ఉపయోగించే 12V స్విచ్‌లు అలాగే గృహాలు మరియు పరిశ్రమలలో ఉపయోగించడానికి 120V AC స్విచ్‌లను ఎదుర్కోవచ్చు. తగిన రకాన్ని ఎన్నుకోవడంలో, సిస్టమ్ యొక్క వోల్టేజ్, ప్రస్తుత రేటింగ్, లోడ్ రకం, టెర్మినల్ అమరిక, స్విచ్ యొక్క పరిమాణం మరియు ఇన్‌స్టాలేషన్ ప్రాంతాన్ని ఏర్పాటు చేయడం అవసరం.

ఏంటి aవెలిగించిన రాకర్ స్విచ్?

ఒక రాకర్ స్విచ్ aతో తయారు చేయబడిందిఎలక్ట్రికల్ సర్క్యూట్‌ను సక్రియం చేయగల రాకింగ్ మెకానిజం. రాకర్ స్విచ్ ఆన్ స్థానానికి నెట్టబడుతుంది మరియు విద్యుత్ సరఫరా శక్తితో పనిచేసే పరికరాలకు కలుపుతుంది. అంతేకాకుండా, స్విచ్‌లో పవర్ స్విచ్ ఆన్ చేయబడిందని సూచించడానికి అంతర్నిర్మిత LED లేదా నియాన్ ఉంది.

పరికరం యొక్క డిజైన్ మరియు సెటప్‌పై ఆధారపడి, స్విచ్ అది శక్తిని పొందుతుందా, ఆన్ చేయబడిందా లేదా మరొక సర్క్యూట్ రన్ అవుతుందా అని సూచిస్తుంది. రకాన్ని బట్టి స్విచ్‌ని కనెక్ట్ చేయడానికి అనేక మార్గాలు ఉన్నాయి. అయితే, ఇన్‌స్టాలేషన్‌ను ప్రారంభించే ముందు తయారీదారు నుండి వైరింగ్ సూచనలు మరియు మార్కర్‌లను సంప్రదించాలని నిర్ధారించుకోండి.

లైట్డ్ రాకర్ స్విచ్‌ల సాధారణ రకాలు

రెండు-టెర్మినల్ రాకర్ స్విచ్‌లు

రెండు-టెర్మినల్ స్విచ్ సాధారణ ఆన్ మరియు ఆఫ్ మోడ్‌లో పనిచేసేలా రూపొందించబడింది. సాధారణంగా చెప్పాలంటే, ఈ రకమైన స్విచ్చింగ్ పరికరం లోడ్ మరియు ఎలక్ట్రిక్ సప్లై సర్క్యూట్‌లు రెండింటితో కలుపుతుంది మరియు శక్తివంతం అయినప్పుడు LED ని వెలిగించగలదు. కొన్ని LED రకాలు ధ్రువణత ద్వారా ప్రభావితమవుతాయి, కాబట్టి కనెక్షన్లు క్రింద వివరించిన విధంగా చేయాలి.

మూడు-టెర్మినల్ రాకర్ స్విచ్‌లు

మూడు-టెర్మినల్ డిజైన్‌లు విద్యుత్ శక్తి యొక్క ఇన్‌పుట్, స్విచ్ చేయగల సంకేతాలు మరియు గ్రౌండింగ్ కోసం అనుసంధానం ద్వారా వర్గీకరించబడతాయి. గ్రౌండ్ కనెక్షన్ కోసం ప్రత్యేక టెర్మినల్ కలిగి ఉన్న పర్యవసానంగా, పరిశీలనలో ఉన్న సూచిక సమస్యలు లేకుండా పనిచేయగలదు. ఈ రకమైన డిజైన్ తరచుగా ఆటోమొబైల్స్ మరియు పడవలలో ఉపయోగించబడుతుంది.

నాలుగు- మరియు ఐదు-టెర్మినల్ రాకర్ స్విచ్‌లు

4 మరియు 5 టెర్మినల్ స్విచ్‌లు స్వతంత్ర లైటింగ్, డబుల్-పోల్ స్విచింగ్ లేదా బహుళ అవుట్‌పుట్‌లను అందించగలవు. అవి మరింత అధునాతన నియంత్రణ తలలకు సరిపోతాయి, అయితే సరైన వైరింగ్ సర్క్యూట్ యొక్క అంతర్గత ఆకృతీకరణపై ఆధారపడి ఉంటుంది. అందువల్ల, ప్రామాణిక టెర్మినల్ ప్రదేశాల ద్వారా వైరింగ్ ప్రక్రియను సరళీకృతం చేయడానికి బదులుగా ఇవ్వబడిన రేఖాచిత్రాన్ని అనుసరించాలి.

SPST, SPDT మరియు DPDT కాన్ఫిగరేషన్‌లు

SPST స్విచ్ కేవలం ఒకే సర్క్యూట్‌ను పూర్తి చేసి, దానిని ఆన్ నుండి ఆఫ్‌కి మాత్రమే మార్చగల సామర్థ్యాన్ని కలిగి ఉంటుంది. SPDT స్విచ్‌లు ఒక ఇన్‌పుట్‌ని ఆన్ చేసి, రెండు అవుట్‌పుట్‌లపై పని చేస్తాయి. DPDT స్విచ్‌లు రెండు సర్క్యూట్‌లపై పనిచేస్తాయి మరియు ఇన్‌పుట్‌లను ఎంచుకోవడం లేదా ధ్రువణాన్ని రివర్స్ చేయగలవు. SPST స్విచ్ అనేది ల్యాంప్ ఆన్ చేయడం వంటి సాధారణ అప్లికేషన్‌ల కోసం ఉపయోగించే స్విచ్ యొక్క అత్యంత సాధారణ రూపం.

ఏంటి aవెలిగించిన రాకర్ స్విచ్12V కోసం ఉపయోగించబడింది?

ప్రకాశంతో కూడిన 12-వోల్ట్ రాకర్ స్విచ్ 12-వోల్ట్ డైరెక్ట్-కరెంట్ (DC) సరఫరాతో ఎలక్ట్రికల్ సర్క్యూట్‌లలో ఉపయోగం కోసం రూపొందించబడింది. సాధారణ అప్లికేషన్లు ఉన్నాయి:

• ఆటోమోటివ్ మరియు మోటార్ సైకిల్ లైటింగ్
• LED లైట్ బార్‌లు మరియు వర్క్ లైట్లు
• శీతలీకరణ ఫ్యాన్లు మరియు నీటి పంపులు
• పడవ మరియు RV ఉపకరణాలు
• డాష్‌బోర్డ్ మరియు నియంత్రణ ప్యానెల్ పరికరాలు
• బ్యాటరీతో నడిచే విద్యుత్ వ్యవస్థలు

12V ప్రమాణం స్విచ్ కోసం ఎగువ కరెంట్ పరిమితిని నిర్దేశించదు. ఉదాహరణకు, ఒక స్విచ్ 20A కరెంట్‌లో 12V శక్తితో పనిచేయగలదని పేర్కొనవచ్చు. అయితే, ప్రారంభ సమయంలో, మోటార్లు మరియు పంపులు వంటి కొన్ని యంత్రాలు ఎక్కువ కరెంట్‌ని లాగవచ్చు. ఈ ప్రయోజనం కోసం, అధిక ప్రవాహాలు లేదా ప్రేరక లోడ్లను నియంత్రించడానికి సరైన రిలేలను ఉపయోగించాలి.

సరైన లైటెడ్ రాకర్ స్విచ్‌ని ఎలా ఎంచుకోవాలి

వోల్టేజ్ మరియు ప్రస్తుత రేటింగ్‌ను తనిఖీ చేయండి

సర్క్యూట్ యొక్క వోల్టేజ్ మరియు కరెంట్‌తో సరిగ్గా పనిచేసే స్విచ్‌ను ఎంచుకోండి. ఉదాహరణకు, 120V లేదా 230V AC వోల్టేజీలతో కూడిన సర్క్యూట్ కోసం 12V DC రేటింగ్‌తో స్విచ్ ఉపయోగించకూడదు. సాధారణ ఆపరేటింగ్ కరెంట్‌తో పాటు, లోడ్ యొక్క ప్రారంభ లేదా ఇన్‌రష్ కరెంట్‌ను కూడా పరిగణించాలి.

లోడ్ రకాన్ని పరిగణించండి

ఎలక్ట్రిక్ మోటార్లు, పంపులు, తాపన పరికరాలు, లైట్ బల్బులు మరియు LED డ్రైవర్లు స్విచ్‌లపై వేర్వేరు లోడ్‌లను విధిస్తాయి. రెసిస్టివ్ లోడ్‌లను మాత్రమే పరిగణించే రేటింగ్‌లు ఎలక్ట్రిక్ మోటార్లు వంటి ప్రేరక లోడ్‌లకు వర్తించకపోవచ్చు. స్విచ్‌ల ఎంపిక వారు నిర్వహించాల్సిన లోడ్‌ల ప్రకారం చేయాలి.

మౌంటు కొలతలు నిర్ధారించండి

ఆర్డర్ చేయడానికి ముందు, ప్యానెల్ కటౌట్ యొక్క కొలత అలాగే ప్యానెల్ యొక్క మందం, హోల్డింగ్ ట్యాబ్ యొక్క స్థానం మరియు ప్యానెల్ వెనుక నుండి క్లియరెన్స్‌లను తనిఖీ చేయండి. ఒక స్విచ్ ముందు ఉన్న కటౌట్‌లోకి రావచ్చు కానీ ఇప్పటికీ ఇతర భాగాలు మరియు వైరింగ్‌తో ఢీకొనవచ్చు.

సూచిక స్పెసిఫికేషన్‌లను సమీక్షించండి

LED సూచికల విద్యుత్ వినియోగం చాలా తక్కువగా ఉంటుంది, కాబట్టి అవి సాధారణంగా 12V వ్యవస్థలలో ఉపయోగించబడతాయి. LED అంతర్గత నిరోధకాన్ని కలిగి ఉందని నిర్ధారించుకోండి మరియు దానికి ధ్రువణత ఉందో లేదో తనిఖీ చేయండి. విభిన్న వోల్టేజ్‌తో స్విచ్‌ని ఉపయోగించడం వలన సూచిక తప్పుగా ఆధారితం కావచ్చు.

పర్యావరణ పరిరక్షణను పరిగణించండి

మేము తేమను నిరోధించే మరియు తుప్పు పట్టకుండా నిరోధించే స్విచ్‌లను ఎంచుకోవాలి, అవి ఆరుబయట, ఇంటి లోపల, సముద్ర వాతావరణంలో లేదా దుమ్ము మరియు కంపనం ఉన్న పరిసరాలలో ఉపయోగించబడతాయి.

మీరు లైట్డ్ రాకర్ స్విచ్‌ను ఎలా వైర్ చేస్తారు?

లైటెడ్ రాకర్ స్విచ్‌ను వైరింగ్ చేయడం అనేది నిర్దిష్ట స్విచ్ యొక్క టెర్మినల్స్ సంఖ్య మరియు లేఅవుట్‌తో సహా నిర్దిష్ట స్విచ్‌లను గుర్తించడం. పనిని ప్రారంభించే ముందు ఎల్లప్పుడూ విద్యుత్ సరఫరాను కత్తిరించండి మరియు ప్రతి టెర్మినల్‌లను ఖచ్చితంగా గుర్తించండి. పవర్ మెయిన్‌లకు కనెక్షన్ అర్హత కలిగిన సాంకేతిక నిపుణులచే నిర్వహించబడాలి.

సాధారణ మూడు-టెర్మినల్ 12V వైరింగ్

ఫ్యూజ్డ్ పాజిటివ్ సప్లై -> పవర్ లేదా ఇన్‌పుట్ టెర్మినల్
స్విచ్డ్ అవుట్‌పుట్ -> లోడ్ యొక్క పాజిటివ్ టెర్మినల్
సిస్టమ్ నెగటివ్ -> గ్రౌండ్ టెర్మినల్ మరియు లోడ్ నెగటివ్

స్విచ్ ఆన్ చేసిన వెంటనే లోడ్‌పై విద్యుత్ అందుబాటులో ఉంటుంది, ఇది సూచిక ఆన్ చేయబడిందని సూచిస్తుంది. ఫ్యూజ్‌లింక్ తప్పనిసరిగా సరఫరాకు ప్రక్కన అమర్చబడి ఉండాలి, అనగా బ్యాటరీ. ఫ్యూజ్ యొక్క విలువ కూడా వైర్ రకం మరియు సర్క్యూట్ యొక్క స్పెసిఫికేషన్కు అనుగుణంగా ఉండాలి.

సాధారణ రెండు-టెర్మినల్ వైరింగ్

సానుకూల సరఫరా -> స్విచ్ టెర్మినల్ 1
టెర్మినల్ 2 మారండి -> సానుకూలంగా లోడ్ చేయండి
ప్రతికూల లోడ్ -> సిస్టమ్ ప్రతికూల

స్విచ్‌లో ధ్రువణ-సెన్సిటివ్ LED ఉన్నప్పుడు, సానుకూల మరియు ప్రతికూల లీడ్‌లను సరిగ్గా కనెక్ట్ చేయడం ముఖ్యం. లీడ్స్ రివర్స్ అయిన సందర్భంలో, స్విచ్ సరిగ్గా పని చేస్తుందనే వాస్తవం ఉన్నప్పటికీ, LED ఆన్ చేయబడదు.

వైరింగ్ మరియు భద్రత పరిగణనలు

సరైన కరెంట్ రేటింగ్‌తో వచ్చే వైర్‌ని ఉపయోగించండి మరియు అన్ని కనెక్షన్‌లు సురక్షితంగా ఉన్నాయని హామీ ఇవ్వడానికి ఇన్సులేటెడ్ టెర్మినల్స్ అలాగే హీట్ ష్రింక్ ట్యూబ్‌లను ఉపయోగించండి. వైర్లను పదునైన మూలలు, అధిక ఉష్ణ మూలాలు లేదా కదలికను సృష్టించే ప్రాంతాలకు దగ్గరగా మార్చవద్దు. వాహనాల కోసం, వైరింగ్ జీను కూడా వైబ్రేషన్‌లకు మరియు రాపిడికి గురికాకుండా చూసుకోండి. మెరైన్ వైరింగ్ కోసం, కనెక్టర్లు అలాగే ఉపయోగించిన వైర్లు తుప్పు పట్టకుండా ఉండేలా చూసుకోండి.

ఒక లైట్ స్విచ్డ్ రాకర్ సర్క్యూట్ బ్రేకర్, సరైన గ్రౌండ్ లేదా ఫ్యూజ్‌కి ప్రత్యామ్నాయంగా పని చేయదు. స్విచ్ చాలా వేడిగా మారితే, కరిగిపోవడం, రంగు మారడం, మెరుపులు రావడం లేదా కాలిన వాసనను వెదజల్లుతున్నట్లయితే, అది అదనపు కరెంట్, లూజ్ కనెక్షన్, ఫాల్టీ కాంటాక్ట్‌లు లేదా లోడ్‌ని నిర్వహించడానికి చాలా సన్నగా ఉన్న వైర్లు వంటి ఎలక్ట్రికల్ ఫాల్ట్‌కు సూచన కావచ్చు కాబట్టి దాన్ని ఆఫ్ చేయాలి.

సాధారణవెలిగించిన రాకర్ స్విచ్సమస్యలు

సూచిక ప్రకాశించదు

కొన్ని సాధారణ కారణాలు ధ్రువణత యొక్క రివర్సల్, గ్రౌండ్ కనెక్షన్ తప్పిపోవడం, టెర్మినల్స్‌ను గుర్తించడంలో లోపం లేదా వేరే వోల్టేజ్ కోసం రూపొందించిన సూచికను ఉపయోగించడం. తయారీదారు యొక్క వైరింగ్ రేఖాచిత్రంతో ఇన్‌స్టాలేషన్ పనిని సరిగ్గా సరిపోల్చండి మరియు కుడి టెర్మినల్స్‌లో వోల్టేజ్ ఉందని ధృవీకరించండి.

లోడ్ పని చేస్తుంది కానీ సూచిక పనిచేయదు

స్విచ్ పరిచయాలు బాగా నిర్వహించబడినప్పటికీ, పరికరానికి ప్రత్యేక గ్రౌండ్ లేదా విద్యుత్ సరఫరా ఉందో లేదో తనిఖీ చేయడం కూడా అంతే ముఖ్యం. అలాగే, యూనిట్ ఇతరుల నుండి విడిగా పనిచేసే కాంతి మూలాన్ని కలిగి ఉందో లేదో తనిఖీ చేయండి.

స్విచ్ ఆఫ్‌లో ఉన్నప్పుడు సూచిక ఆన్‌లో ఉంటుంది

కొన్ని స్విచ్ మోడల్‌లు వాటి ఇన్‌పుట్‌లో పవర్ ఉన్నప్పుడల్లా ప్రకాశించే విధంగా పనిచేస్తాయి. నిర్దిష్ట పరికరానికి ఈ ప్రవర్తన సాధారణం కావచ్చు. స్విచ్‌ను భర్తీ చేయడానికి ముందు, స్విచ్ ఇండికేటర్ సర్క్యూట్‌ను తనిఖీ చేయాలని నిర్ధారించుకోండి.

సూచిక ఫ్లికర్స్ లేదా స్విచ్ హాట్ అవుతుంది

వదులుగా ఉన్న కనెక్షన్‌లు, వోల్టేజ్ తగ్గుదల, అధిక కరెంట్ ప్రవాహం లేదా తగని లోడ్‌లు వంటి సమస్యలు మినుకుమినుకుమనే మరియు వేడెక్కడానికి కారణమవుతాయి. సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయడం ద్వారా మరియు స్విచ్ యొక్క రేటింగ్, వైర్ పరిమాణం మరియు పరికరం ఎలా కనెక్ట్ చేయబడి లోడ్ చేయబడిందో పరిశీలించడం ద్వారా దీనిని పరిశోధించాలి. అవసరమైతే, మోటారు, పంపులు లేదా అధిక ప్రవాహాలను ఆకర్షించే ఇతర లోడ్ల కోసం రిలేను ఉపయోగించడం అవసరం కావచ్చు.

తరచుగా అడిగే ప్రశ్నలు

వెలిగించిన రాకర్ స్విచ్‌కు గ్రౌండ్ వైర్ అవసరమా?

ఎప్పుడూ ఇదే పరిస్థితి ఉండదు. రెండు-టెర్మినల్ రకాల మీటర్ల విషయంలో, వారు తమ సూచికను అంతర్గతంగా కలుపుతారు, అంటే ప్రత్యేక గ్రౌండింగ్ అవసరం లేదు. మూడు టెర్మినల్స్ ఉన్న మోడల్‌లు ఎల్లప్పుడూ వాటి స్వంత గ్రౌండ్ పాయింట్‌ని కలిగి ఉండాలి. ఉత్పత్తుల యొక్క సంబంధిత టెర్మినల్స్ మరియు స్పెసిఫికేషన్‌లను ఎల్లప్పుడూ ధృవీకరించండి.

12V వెలిగించిన రాకర్ స్విచ్ LED లైట్లను నియంత్రించగలదా?

స్విచ్ సిస్టమ్ యొక్క వోల్టేజ్, రేట్ చేయబడిన ఆపరేటింగ్ కరెంట్ మరియు LED డ్రైవర్ యొక్క స్టార్ట్-అప్ కరెంట్‌కు అనుగుణంగా ఉండే రేటింగ్‌ను కలిగి ఉన్నందున ఈ వాదన చెల్లుబాటు అవుతుంది. పెద్ద LED బార్‌లు లేదా అనేక ఫిక్చర్‌లను ఉపయోగిస్తున్నప్పుడు రిలే అవసరం కావచ్చు.

గృహ శక్తితో 12V రాకర్ స్విచ్ ఉపయోగించవచ్చా?

లేదు, 12V DC కోసం రేట్ చేయబడిన రాకర్ స్విచ్ 120V లేదా 230V ACతో ఉపయోగించబడదు. AC వోల్టేజ్, కరెంట్, లోడ్ రకాలు మరియు గృహ విద్యుత్ కోసం వర్తించే భద్రతా ప్రమాణాల కోసం AC స్విచ్ తప్పనిసరిగా రేట్ చేయబడాలి.

నా LED రాకర్ స్విచ్ ఆఫ్‌లో ఉన్నప్పుడు ఎందుకు మృదువుగా మెరుస్తుంది?

గిజ్మో నుండి ఒక చిన్న లీకేజ్ కరెంట్ లేదా సర్క్యూట్‌లోని లోడ్ మసక కాంతిని ఉత్పత్తి చేస్తుంది. కొన్నిసార్లు ఈ అమరికకు బదులుగా లోడ్ వైపు వేరే స్విచ్ లేదా రిలే లేదా పరికరాన్ని ఉపయోగించడాన్ని ఆశ్రయించవచ్చు.

నేను రాకర్ స్విచ్‌ను ఎలా పరీక్షించగలను?

దాని కొనసాగింపును పరీక్షించడానికి స్విచ్ తప్పనిసరిగా పవర్ సోర్స్ నుండి తీసివేయబడాలి మరియు మల్టీమీటర్‌ను కంటిన్యూటీ మోడ్‌కు సెట్ చేయాలి. స్విచ్ యొక్క ఆపరేషన్ ఆపరేషన్ సమయంలో ఓపెన్ మరియు క్లోజ్డ్ ప్రతిస్పందనలను కలిగి ఉండాలి. శక్తివంతం చేయబడిన సర్క్యూట్‌లో కొనసాగింపు పరీక్షను ఎప్పుడూ నిర్వహించవద్దు.

తగినంతగా ప్రకాశించే రాకర్ స్విచ్ దాని పర్యావరణానికి సరిపోయే వోల్టేజ్, కరెంట్, లోడ్ రకం, టెర్మినల్స్, పరిమాణం మరియు ఫంక్షన్ యొక్క స్పెసిఫికేషన్లను కలిగి ఉంటుంది. చిన్న 12V అనుబంధాన్ని సక్రియం చేయడానికి, SPST స్విచ్ సరైన ఎంపిక. మోటార్లు లేదా భారీ పరికరాలు చేరి ఉంటే, రిలే అవసరం ఉంటుంది మరియు ఇతర విద్యుత్ వ్యవస్థలలో ఫ్యూజులు మరియు తగిన వైర్లు కూడా అవసరం.
